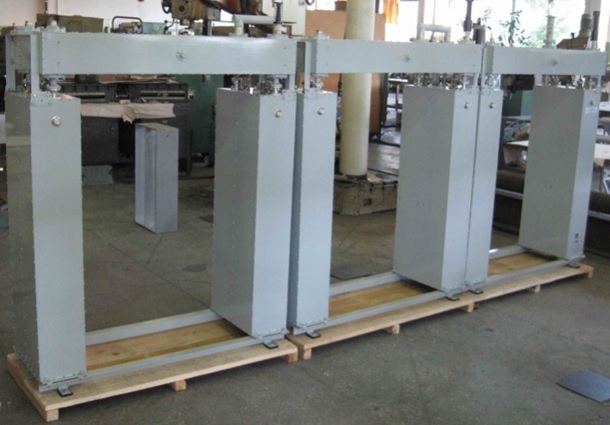

Устройство сложения сигналов передатчика телевизионного вещания I-II ТВ диапазонов и трёх передатчиков радиовещания диапазона частот 66 – 74 мгц по балансной схеме 4×4 квт

тип полосового фильтра – 2-х или 3-х резонаторный
температурная компенсация фильтров
устройство может быть перестроено на любую частоту в пределах рабочего диапазона с соблюдением минимального частотного разноса

Диапазон частот	48,5 – 74 МГц
Входные соединители	50 Ом, 1 5/8″ EIA
Выходной соединитель	50 Ом, 3 1/8″ EIA
Максимальная мощность на каждом входе	4 кВт
КСВН для каждого входа на несущих частотах передатчиков, не более	1,1
Переходное затухание между входами на несущих частотах передатчиков, не менее	40 дБ
Потери на несущих частотах передатчиков, не более: – 2-х резонаторные фильтры – 3-х резонаторные фильтры	0,4 дБ 0,5 дБ
Минимальный разнос несущих частот передатчиков: – 2-х резонаторные фильтры – 3-х резонаторные фильтры	1,6 МГц 0,78 МГц
Габаритные размеры (ширинаХдлинаХвысота): – 2-х резонаторные фильтры – 3-х резонаторные фильтры	565х3900х1760 мм 773х3900х1760 мм
Вес: – 2-х резонаторные фильтры – 3-х резонаторные фильтры	440 кг 530 кг

– фильтр полосовой			6 шт.
– ответвитель 3 дБ			6 шт.
– ответвитель измерительный			1 шт.
– нагрузка балластная			3 шт.
– комплект соединительных элементов			1 комплект
– руководство по эксплуатации			1 экземпляр
– документация для монтажа (сборочный чертёж)			2 комплекта
– упаковка			1 комплект
